| 预应力塑料螺旋管设备，预应力扁管设备（螺旋类型） |
| |
 |
 |
| 设备特点： |
●该机引机德国技术生产，在预应力波纹管成型的基础上研制开发的一种新型替代产品；

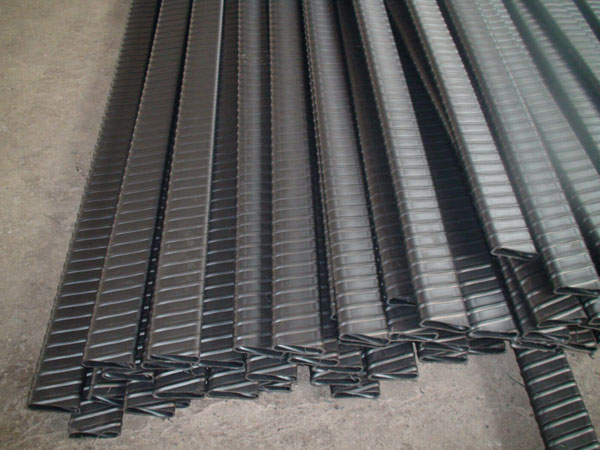

设备稍作变动可以生产螺旋扁管，一机多用。
●该机主要特点：结构紧凑，工艺简单，操作方便，适用PE原料广，投资少，回报快等优点。
●全套设备由SJ系列单螺杆挤出→挤出模具→螺旋成型模具→真空喷淋水箱→牵引机→锯割机→反转平台组成。
●与塑料波纹管设备对比：
|
性能 |
预应力塑料螺旋管 |
预应力塑料波纹管 |
环钢度 |
S=950N/m2 |
S=800N/m2 |
最小弯曲半径 |
0.9-1.5米(约6-8倍内径或长短轴) |
0.9-1.5米(约10-15倍内径或长短轴) |
外观 |
内外壁光滑,无合模线 |
有合模线 |
模具 |
模具成本低,短时间换模(10分钟)操作快,效率高,易调整 |
模具昂贵,换模时间2-3小时,调整复杂,要求工人操作水平高 |
联接 |
可以用大一规格管子作接头,螺旋联接,方便,无费管,无须添加任何设备 |
必须用注塑件作接头,须购设备或外协 |
扁管 |
稍作变动可生产螺旋扁管 |
须加模具 |
|
| 技术参数: |
| 主机型号:SJ65/30单螺杆塑料挤出机 |
| 模具规格:φ50-φ150 |
| 冷却方式:水冷 |
| 牵引速度:0.5-3m/min |
| 真空泵功率:4kw |
| 水泵功率:3kw |
| 总功率:38kw |
| 机组质量:4000kg |
| 外型尺寸(长×宽×高):20000×1200×1850 |
|
|
| |
|
|
|
|
